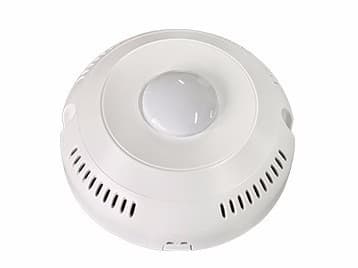

NHZD210 光照度传感器
一、产品简介
NHZD210光照传感器采用高精专用照度传感核心，光学材料窗口，ABS塑料壳体结构；该光照传感器具有结构坚固、体积小重量轻、微功耗、使用寿命长、测量精度高、稳定性好，传输距离长、抗外界干扰能力强等特点。可广泛用于环境、温室、实验室、养殖、建筑、高档楼宇、工业厂房等各类室内光照强度测量。
二、技术参数
NHZD210CR光照传感器为RS485接口，内置单片机可自动转换量程，无需人为干预。
本系列所有传感器都可选择以下3种输出接口：
| 接口后缀 | U | I | R |
| 输出信号 | 0-2V | 4-20mA电流环 | RS485 |
| 输出值计算 | 输出值(lx)=电压mV*(量程/2000mV) | 输出值(lx)=(电流mA-4mA)*(量程/16mA) | Modbus-RTU协议分辨率1lx |
| 接线定义 | 红：电源+绿：GND黄：信号输出 | 棕、蓝：二线制电流环、不分极性 | 红：电源+绿：GND黄：RS485A蓝：RS485B |
| 功 耗 | ≤15mW@5V | ≤24mW@12V | ≤25mW@5V |
| 工作电压 | DC 4～24V | DC7.5V～36V | DC 4～24V |
| 温度工作 | -40～80℃ | ||
| 湿度工作 | 0～100RH | ||
三、固定方式
NHZD210CR光照强度传感器一般采用壁挂安装方法，传感器背部有一挂孔，可将它挂装在缧丝上。
四、使用注意事项
●不按线序接线，可能造成该设备及连接该设备的仪器损坏
●输入电压超过该设备的最大接入电压时，将造成该设备的损坏
●使用前请先完整阅读本说明书
五、维护和保养
本光照传感器是具有优良设计和功能原理的科技产品，应注意维护和保养。下列建议将帮助您有效地使用保养服务：
●使用光照传感器时请将各连接部位固定牢固，避免仪器的损坏
●粗暴的对待光照传感器会毁坏内部电路板及精密结构
●使用清洁、干燥的软布清洁仪器外部
