NHZD10 光照度传感器
一、关于光照度
光照度指物体被照亮的程度，用单位垂直面积所接受的光通量来表示，单位为勒克斯（Lux，lx）。1勒克斯等于1lm的光通量均匀分布于1m2面积上的光照度。以下是各种环境下照度值：单位lx
黑夜：0.004-0.02
月夜：0.02-0.3
阴天室内：5-50
阴天室外：50-500
晴天室内：100-1000
夏季中午太阳光下的照度：100,000
阅读书刊时所需的照度：50-60
家用摄像机标准照度：1400
二、 产品简介
NHZD10 光照度传感器又称光照度变送器 ，光照变送器（或光照度感应器）采用高精专用光照度传感核心、光学材料窗口、铝合金壳体结构，具有结构坚固、密封性好、使用寿命长、测量精度高、稳定性好，传输距离长、抗外界干扰能力强等特点。此款提供多种光照强度传感器型号，可广泛用于环境、温室、实验室、养殖、建筑、高档楼宇、工业厂房等各类室内外光照度强度测量。
NHZD10光照度传感器还可配置光照度测量仪、光照度控制器使用。
光照度传感器RS485接口的传感器具有量程自动转换功能，如照度在2000lx以内时，光照度传感器自动转到0~2k量程；照度在2，000~20，000lx之间时，光照度传感器自动转为0~20k量程；照度大于20，000lx时，光照度传感器自动转为0~200k量程。
三、技术参数
| 型号 | NHZD10AU2、NHZD10AU5NHZD10BU2、NHZD10BU5NHZD10CU2、NHZD10CU5 | NHZD10AINHZD10BINHZD10CI | NHZD10CR |
| 精确度 | ±5%rdg+10dgts(0～2k,2k～20k,20k～200k) | ±4%rdg+5dgts(0～2k,2k～20k,20k～200k) | |
| 线性度 | ±2% | ±2% | |
| 量程 | A：0～2klxB：0～20klxC：0～200klx | 0～200klx自动量程转换 | |
| 输出信号 | U2：DC 0-2VU5：DC 0-5V | 4-20mA电流环 | RS485 |
| 输出值计算 | 输出值(lx)=（实测电压/电压输出范围）×量程 | 输出值(lx)=（实测电流- 4mA）/ 16mA）×量程 | 输出值(lx)=高位字×65536+低位字 |
| 接线定义 | 红：电源+绿：GND黄：信号输出 | 黄：二线制电流环、不分极性蓝：二线制电流环、不分极性 | 红：电源+绿：GND黄：RS485A蓝：RS485B |
| 功耗 | ≤15mW@5V | ≤24mW@12V | ≤25mW@5V |
| 工作电压 | DC 7V～15V或24V | DC 7.5V～36V | DC 4V～15V或24V |
| 温度工作 | -40～80℃ | ||
| 湿度工作 | 0～100RH | ||
*光照传感器型号对应不同量程，作为光照度传感器厂商我司可提供光照强度传感器定制服务，定制光照度传感器及光照传感器报价请咨询网站客服。

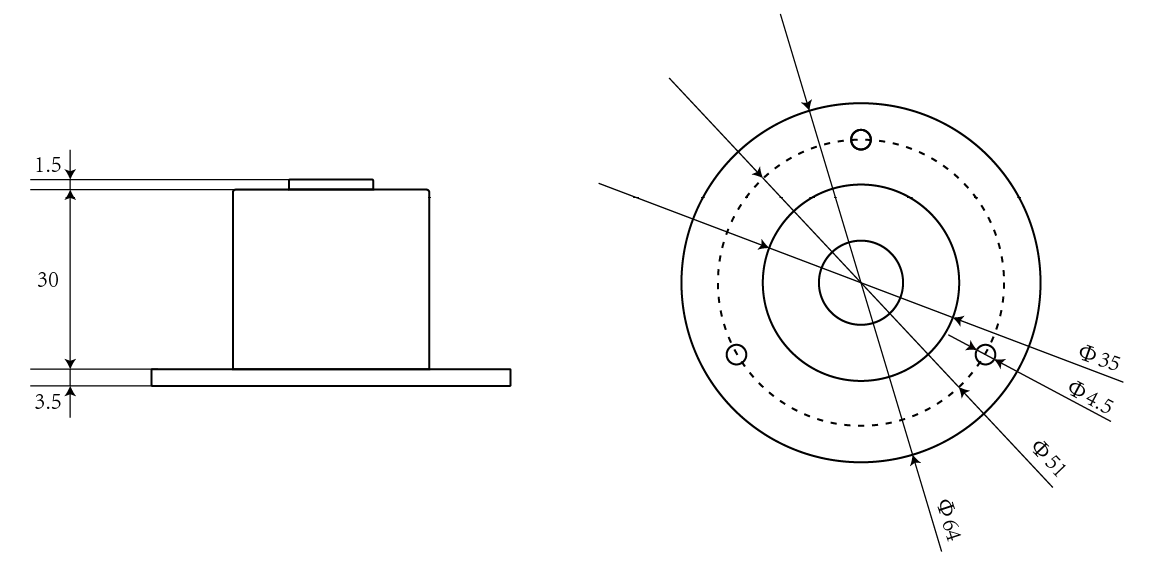

四、外型尺寸 单位mm（传感器出厂线长1.5米）
五、选型表
| 型号 | 量程 | 输出 | 说明 |
| NHZD10AU2 | 0～2klx | 0-2V | 光照度传感器照度量程0～2k电压输出 |
| NHZD10BU2 | 0～20klx | 0-2V | 光照度传感器照度量程0～20k电压输出 |
| NHZD10CU2 | 0～200klx | 0-2V | 光照度传感器照度量程0～200k电压输出 |
| NHZD10AU5 | 0～2klx | 0-5V | 光照度传感器照度量程0～2k电压输出 |
| NHZD10BU5 | 0～20klx | 0-5V | 光照度传感器照度量程0～20k电压输出 |
| NHZD10CU5 | 0～200klx | 0-5V | 光照度传感器照度量程0～200k电压输出 |
| NHZD10AI | 0～2klx | 4-20mA | 光照度传感器照度量程0～2k电流输出 |
| NHZD10BI | 0～20klx | 4-20mA | 光照度传感器照度量程0～20k电流输出 |
| NHZD10CI | 0～200klx | 4-20mA | 光照度传感器照度量程0～200k电流输出 |
| NHZD10CR | 0～200klx | RS485 | 光照度传感器照度量程0～200k，485接口 |
六、维护和保养
该光亮度感应器是具有优良设计和功能原理的科技产品，应注意维护和保养。下列建议将帮助您有效地使用保养服务：
1.使用照度变送器时请将各连接部位固定牢固，避免仪器的损坏
2.粗暴的对待仪器会毁坏内部电路板及精密结构
3.尽量使用清洁、干燥的软布清洁仪器外部
