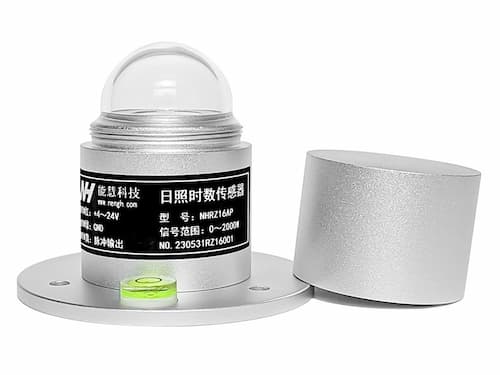

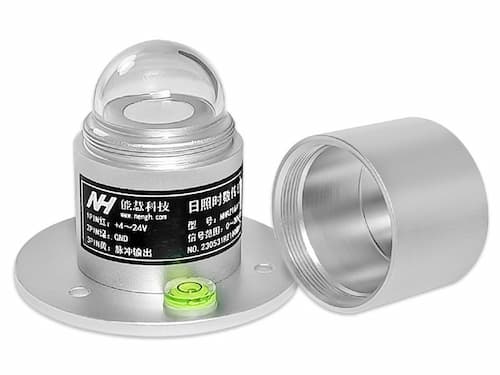

NHRZ16 日照时数传感器
一、产品简介
NHRZ16系列日照时数传感器， 日照时数定义为太阳直接辐照度达到或超过120w/m2时间段的总和，以小时为单位，取一位小数。日照时数也称实照时数。 日照时数传感器用于连续测量日照时间，仪器本身没有移动部件、不需供电，能够胜任野外的长期观测使用。其使用三个特殊设计的光电二极管，在有太阳（直接辐射强度>120W/㎡）的时候进行观测计算。
NHRZ16系列日照时数传感器采用高精传感核心，光学材料窗口，铝合金壳体结构，配防水航插；具有结构坚固、密封性好、使用寿命长、测量精度高、稳定性好，传输距离长、抗外界干扰能力强等特点。可广泛用于气象、环境、农业、科研等各类太阳日照时数测量。
二、技术参数
| 型号 | NHRZ16AU | NHRZ16AP | NHRZ16AR |
| 信号范围 | 0～2000W | ||
| 余弦响应 | ≤5％ | ||
| 精确度 | ±2%rdg | ||
| 线性度 | ±2% | ||
| 输出信号 | 高低电平(集电极开路) | 脉冲(集电极开路) | RS485 |
| 分辨率 | 0.01h/P | 0.01h | |
| 输出值计算 | 0V为无日照，有日照时为高阻状态，采集时应加10k左右上拉电阻 | 输出值(h)=脉冲数×分辨率采集时应加10k左右上拉电阻，脉宽500ms | 输出值(h)=(高字节×256+低字节)×0.01h指定时段日照时间(h)=时段结束时输出值-时段起始时输出值 |
| 接线定义 | 1pin--红：电源+2pin--绿：GND3pin--黄：电压输出4pin--：未用 | 1pin--红：电源+2pin--绿：GND3pin--黄：脉冲输出4pin--：未用 | 1pin--红：电源+2pin--绿：GND3pin--黄：RS485A4pin--蓝：RS485B |
| 功耗 | ≤25mW@5V | ≤25mW@5V | ≤25mW@5V |
| 工作电压 | DC 5～24V | ||
| 工作温度 | -40～80℃ | ||
| 工作湿度 | 0～100RH | ||
